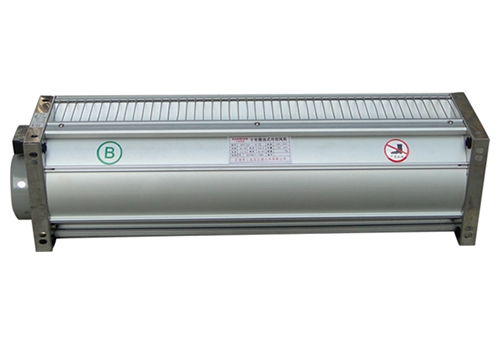

產品概述： GFDD系列頂吹式干式變壓器用橫流式冷卻風機（下稱：干變橫流冷卻風機）主要用于干式變壓器冷卻增容，及電子設備、配電柜、高低壓開關柜等強迫送風冷卻。干式變壓器配上本風機散熱后，可增容40~50%運行，從而大大提高干式變壓器的承載能力，并延長了干式變壓器的使用壽命，是國內外廠家普遍采用的最經濟有效的方式。 本產品嚴格按JB/T8971－1999《干式變壓器用橫流式冷卻風機》設計生產。電機定、轉子鐵芯采用優質冷軋硅鋼片；低噪音軸承；葉輪采用鋁合金表面電泳處理，再通過精細的動平衡調校；左右端板采用不銹鋼板沖壓成型，進風板、出風板和導風板采用鋁合金型材搭扣組合；整個風機結構合理，造型美觀，具有風量大、噪聲小、溫升低、壽命長、運行平穩、安裝方便等特點。 工作原理： 該系列冷卻風機用于干式變壓器時，風機置于變壓器線圈下部兩側，將冷風直接吹進變壓器的線圈高、低壓冷卻風道，散熱效果明顯，可保障變壓器的正常運行并延長其使用壽命。（風機開、停及變壓器的超溫報警、超溫跳閘等功能有溫控裝置提供）。 |
安裝步驟：
1、 冷卻風機一般安裝在干式變壓器下夾件旁邊，將底下及外面的冷空氣吹向干式變壓器的線圈內，使干式變壓器能充分冷卻。安裝時應根據冷卻風機的出風角度（與水平夾角約為135°）及出風口位置，使風機的出風能最順利地進入干式變壓器的高低壓線圈間的風道，從而使散熱效果最佳。
2、 該冷卻風機安裝一般采用下底腳支撐式，這種安裝方式是將底架做成一框架并固定在夾件或底腳上，然后將風機安裝在框架上。為了減小風機的振動，安裝時應在底腳下墊上橡膠塊。
3、 為了不影響冷卻風機的出風量，安裝時其進風口（指外側面）應與封閉的障礙物保持一定的距離（一般不小于10cm），使風機的進風順暢，建議風機進風口附近的外殼應開有通風孔。
冷卻風機使用條件：
1、 環境溫度應75oC≥-40oC。
2、 通過冷卻風機的工業氣體不允許有強酸、強堿及各種溶液。
3、 不允許有沙塵等雜物掉入風機內，以免造成風機燒毀及扇葉斷裂。
冷卻風機的安裝與維護：
1、 安裝前應應首先檢查是否因包裝運輸造成損壞、變形、如有損壞或變形應修復后安裝使用。
2、 然后再檢查各零件及螺絲是否有松動；葉片與風筒之間是否相碰或移位，若相碰或移位應進行調整后方可安裝。
3、 冷卻風機安裝后應進行試機，待風機運行正常后再進行聯機使用。
4、 風機長期置放重新使用時，應對風機進行檢查試運行若無異常現象，方可聯機使用。
5、 風機安裝完畢后應將接線合密封，以防接線合滲漏造成短路燒毀電機。
搬運和存放：
1、 在搬運過程中，要注意輕拿輕放，按照包裝箱的標志和要求搬運和放置，切勿倒置和立置。
2、 在搬運過程中應避免強烈沖擊和劇烈震動，以防包裝葙和產品破損。
3、 風機應存放于透風、干燥沒有腐蝕性氣體處，避免雨淋和陽光暴曬。
訂貨須知：

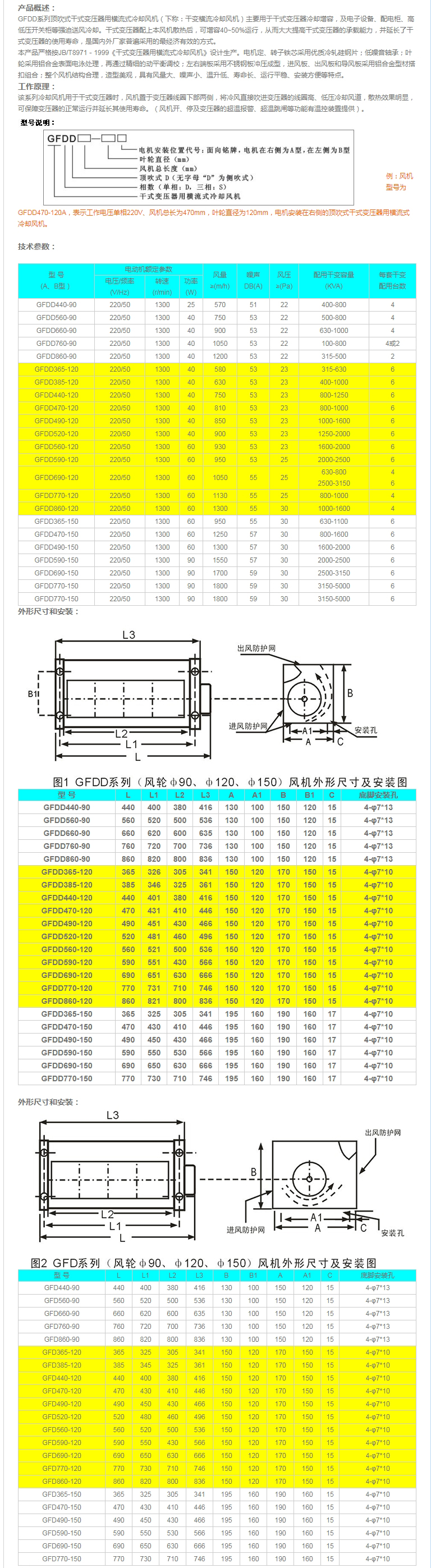

1、 訂貨時請根據使用要求和變壓器的容量及結構形式，參照資料提供的產品型號選型，我公司也可根據您的使用規格進行定制。
售后服務（三包服務細則）：
（一） 三包服務
1、自出廠之日起，因產品內部組件質量原因并非人為故障，一年內包換。
2、自出廠之日起，因產品內部組件質量原因并非人為故障，三年內免費更換對等良品零件。
（二）終身維.修
1、用戶使用過程中，若產品出現故障且已超出三包服務期，我公司實行免費維.修，如果需要更換零部件的收取零部件成本費，免收人工服務費。
2、超出三包服務期需維.修的產品，用戶應將產品發往我公司售后服務中心，費用由用戶自理。
（三）鄭重聲明
1、我公司保修對象僅適用于購買我公司產品的用戶，人為故障及不屬于我公司產品組件質量原因造成的故障，不屬保修范疇。
2、為確保您的利益，請不要自行拆卸產品上的任何零部件，否則，將視為自動放棄保修之權利。
3、如確系有償服務，用戶一周內拒付費用，則視用戶自動放棄本服務，我公司將有權處置該產品。
